La disposición de exutorios en los establecimientos industriales, favorecerá la eliminación de humos y gases de combustión, y con ello el calor generado, en los sectores de incendio de estos recintos, realizándose la misma de acuerdo a la tipología del edificio en relación con las características que conforman el movimiento del humo en un incendio.
Según el Reglamento de seguridad contra incendios en los establecimiento industriales, aprobado por Real Decreto 2267/2004, todos los sectores de incendio con riesgo Medio o Alto, deben disponer de este sistema de ventilación y eliminación de humos y gases de combustión, en la mayoría de los casos a través de exutorios, diseñados conforme a la norma UNE 23 585 "Sistemas de control de temperatura y evacuación de humos" SCTEH.
En una primera instancia, para sectores con actividad de producción con riesgo intrínseco medio y superficie construida mayor o igual de 2.000 m2 y para riesgo intrínseco alto y superficie construida mayor o igual de 1.000 m2, se aplicará la norma UNE 23 585 en su totalidad, es decir con esta norma calcularemos tanto la superficie como la disposición de los exutorios. También será esto de aplicación para sectores con actividad de almacenamiento con riesgo intrínseco medio y superficie construida mayor o igual de 1.000 m2 y para riesgo intrínseco alto y superficie construida mayor o igual de 800 m2.
En un segundo apartado encuadraremos a naves de menor superficie, donde aplicaremos determinados valores mínimos de superficie aerodinámica de evacuación de humos, aplicando la norma UNE 23 585 para la determinación de la colocación de los exutorios, obteniéndose la superficie de lo indicado en el Reglamento tal y como señalamos a continuación:
Para sectores de incendio con actividades distintas al almacenamiento, si están situados en planta bajo rasante y su nivel de riesgo intrínseco es alto o medio, a razón de una superficie aerodinámica mínima de 0,5 m2/150 m2 o fracción de superficie construida, y si están situados en cualquier planta sobre rasante y su nivel de riesgo intrínseco es alto o medio, a razón de una superficie aerodinámica mínima de 0,5 m2/200 m2 o fracción.
En sectores de incendio con actividades de almacenamiento, si están situados en planta bajo rasante y su nivel de riesgo intrínseco es alto o medio, a razón de una superficie aerodinámica mínima de 0,5 m2/100 m2 o fracción de superficie construida, y si están situados en cualquier planta sobre rasante y su nivel de riesgo intrínseco es alto o medio, a razón de una superficie aerodinámica mínima de 0,5 m2/150 m2 o fracción.

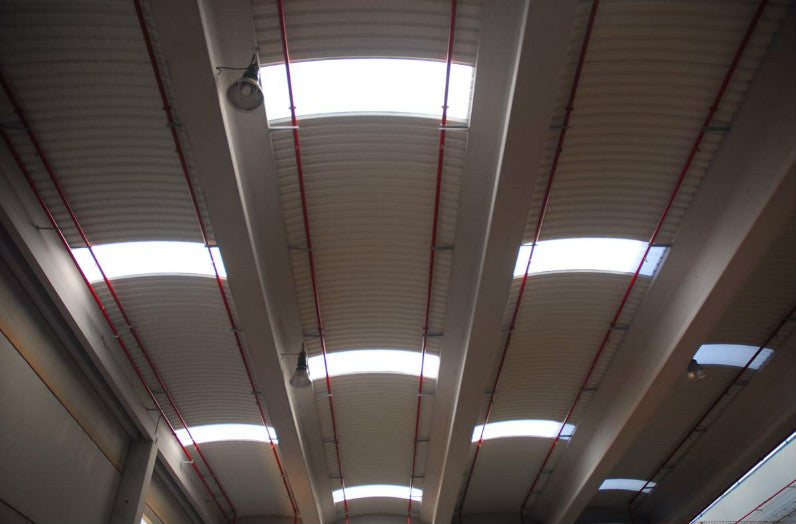

Los exutorios deberán colocarse repartidos uniformemente en la parte alta del sector, ya sea en zonas altas de fachada o en cubierta y siempre atendiendo a lo especificado en la en la norma UNE 23 585, donde se nos marcan todas las pautas del diseño de este tipo de sistemas de control de temperatura y evacuación de humos para establecimientos industriales y comerciales.
